Air-Z Premier

空气置换式泵



  • 优秀的移液准确度和精度
  • 适用于移动小样品容积
  • 无交叉污染和残留(如适用于输送血液样品)
  • 无需阀门、注射器或管道,减少了仪器维护
  • 适用于小型仪器(即时医疗)
  • 灵活:各种吸头容积选项
  • 吸头退出
  • 集成式液位检测(压力和电容)
  • 用于吸液和分液验证的实时压力数据
  • 吸头是否存在传感器和吸头堵塞检测

高效液体处理

从几微升到五毫升,Air-Z Premier 能够提供优秀的移液性能,实现出色的精度和准确性。



它是一款完全可编程的、自动化的空气置换式泵,带有很多功能,让您的液体处理工作流程更安全简便:

  • 液位检测选项(压力、电容和混合)
  • 实时压力数据
  • 吸头丢失检测和吸头退出



安全工作流程

对于过程安全性非常重要的场合,我们的空气置换式模块是出色解决方案;如诊断、NGS 或即时医疗仪器等应用。我们的 Air-Z 移液模块使用一次性吸头,可在样品输送或试剂分装期间防止交叉污染和残留;在工作流程中提供必要的安全性。



结构紧凑,免维护

Air-Z 移液模块结构紧凑,重量轻,因此非常适合用于即时医疗设备等小型仪器中。另外,它们无需阀门、注射器或接管,所需维护减少;节省了时间、降低了成本,提供了更简单的仪器设计。



集成简单

我们的移液模块提供优秀灵活性因为其简单的机械接口,所以能够集成到任何液体处理 OEM 仪器中。因此,无论是用于诊断设备还是分析设备,对于快速、可靠的液体处理而言,选择变得如此简单。

另外,它们可配置为单机运行或单独处理多达 15 个泵。



预配置还是定制?您来决定。

我们提供四种预配置型号的 Air-Z 移液模块 — 从完全可编程型到真正经济型。对于更特殊的 OEM 应用,我们提供满足您确切要求的定制设计、容积和安装选项。开发人员可以使用他们自己的驱动程序,也可以选择与 Air-Z 移液模块与我们优化的泵控制器匹配的完整软件包。

案例研究 | Air-Z移液泵助力启动NGS工作流程简化项目


TriContinent助力一家领先的科研产品与服务供应商升级其新一代测序(NGS)设备仪器。该公司的目标是引入全新改进的完全集成组件,以简化NGS工作流程。了解我们的专家如何通过提供移液泵,使NGS系统更高效、更紧凑且更易于使用。

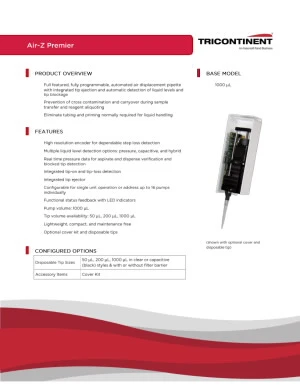

TC-En-Product-Document-air-z-premier-V1

Air-Z Flex

带或不带控制电子设备和压力传感器的自动空气置换式移液模块。

TC-En-Product-Photo-air-z-flex

Air-Z Legacy

TriContinent 的第一款采用成熟技术的空气置换式移液器,可用于液体处理机器人系统。

TC-En-Product-Photo-air-z-legacy

Air-Z Mini

适用于低占空比应用的经济型号,在设计上易于安装和更换

TC-En-Product-Photo-air-z-mini

Air-Z Premier

功能齐全、可完全编程的排气移液模块,具有集成的吸头弹出功能,可自动检测液位、吸头、吸头堵塞、步损等。

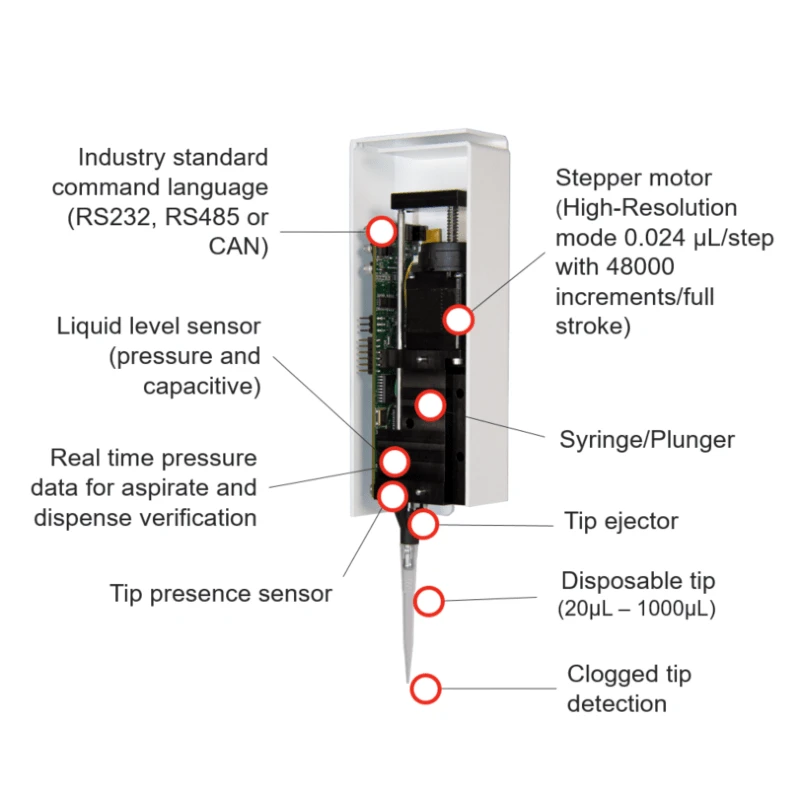

TC-En-Product-Photo-air-z-premier

Air-Z 特征

Air-Z Premier

Air-Z Flex

Air-Z Mini(根据要求提供)

Air-Z Legacy

高分辨率编码器(步损检测)

液位检测:压力 (pLLD)

液位检测:电容和混合(cLLD 和 hLLD)

实时压力数据流

所有速度下均很安静

内置吸头弹出器

堵塞吸头检测

选项

完全可编程(带控制电子元件)

选项

可选水平或垂直安装朝向

泵容积选项

1000 μl

50 μl, 250 μl, 1000 μl

50 μl

20 μl, 1000 μl, 2000 μl, 5000 μl

吸头容积可用性

20 μl, 50 μl, 200 μl, 1000 μl

20 μl, 50 μl, 200 μl, 1000 μl

20 μl, 50 μl

20 μl, 50 μl, 200 μl, 1000 μl

总尺寸,不带一次性吸头 (H x W x D)

168.7 mm x 60.5 mm x 30.5 mm

130.5 mm x 30.6 mm x 25.0 mm

110.7 mm x 20.2 mm x 19 mm

131 mm x 47 mm

技术参数

驱动设计

步进电机驱动导螺杆,带高分辨率光学编码器进行步损检测

分液速度

1 μL/秒直至 3000 μL/秒

液位检测

基于压力 (pLLD),电容 (cLLD),混合 (hLLD)

容积分辨率

标准模式 0.382 μL/步,带 3000 增量/全行程

高分辨率模式 0.024 μL/步,带 48000 增量/全行程


通信接口

RS232、RS485 或 CAN

工作噪声

<60 dBA,仅限室内使用

寻址

分别至多 15 个泵

工作温度

15°C - 40°C (59°F - 104°F)

工作湿度

20% - 95% RH,40°C  (104°F)

非工作温度

-20°C - 65°C (-4°F - 149°F)

非工作湿度

30% - 85% RH 非冷凝

介质温度

15°C - 40°C (59°F - 104°F)

总尺寸 (H x W x D)

6.69 英寸 [168.7 毫米] x 2.38 英寸 [60.5 毫米] x 1.17 英寸 [29.7 毫米]

(无盖,不包括一次性吸头)


重量

300 gm

功能参数

50 μL、200 μL、1000 μL 吸头中的不精确度(全容积)

<0.75% CV

不准确度(全容积)

<1% 吸头容积

10% 吸头容积

<1% CV

不精确度

<2%

不准确度


电源要求

24 VDC, 500 mA

电源额定值

<500 mA(峰值)

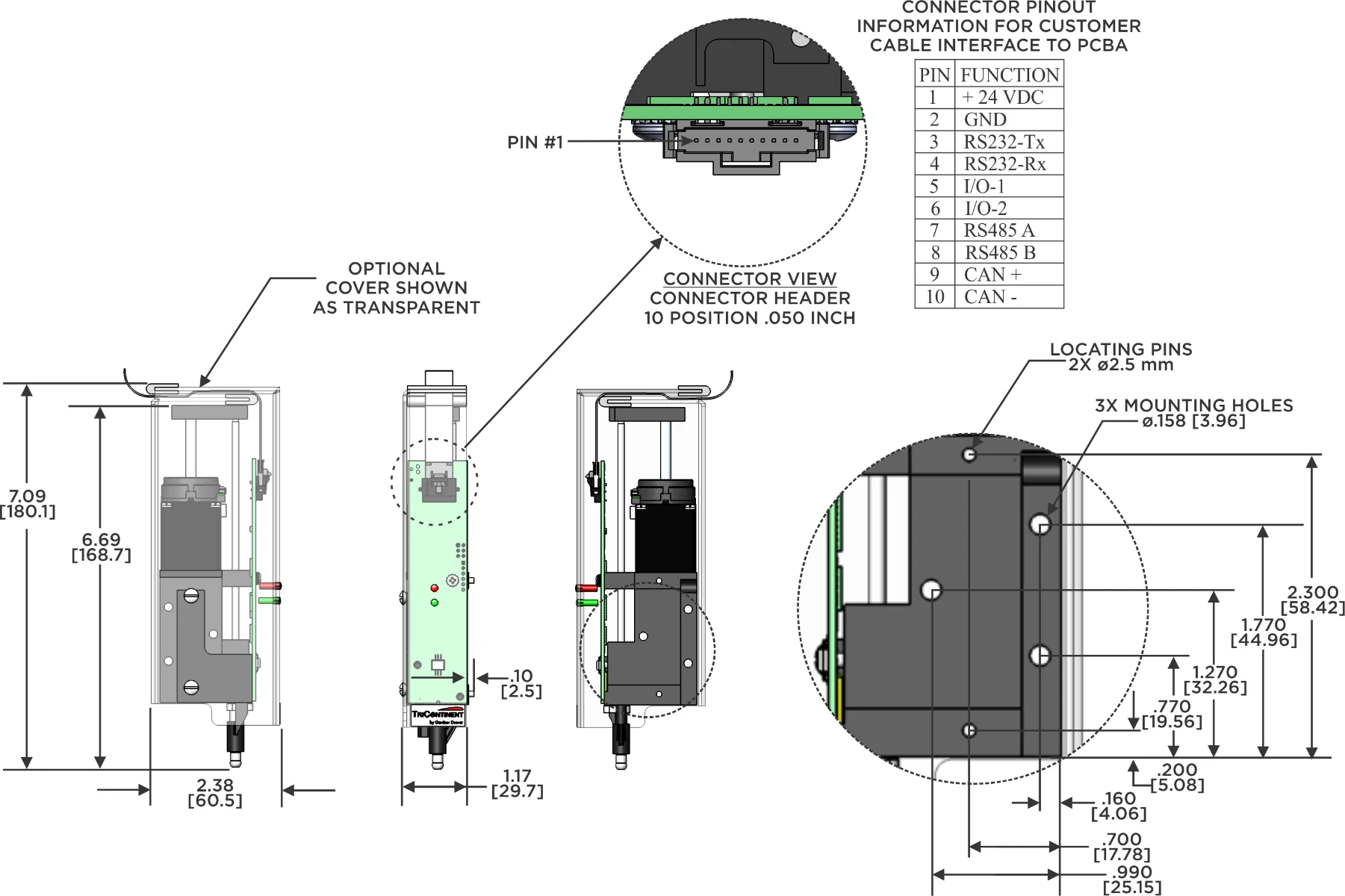

TC-En-Product-Drawing-air-z-premier

请联系 TriContinent 销售代表了解当前定价。


Air-Z Premier

产品目录 #

说明

547

Air-Z Premier,1000 μL 带吸头退出器和 LLD

10370

1000 μL 吸头,透明,无灭菌,无过滤,96/盒

10371

200 μL 吸头,透明,无灭菌,无过滤,96/盒

10372

50 μL 吸头,透明,无灭菌,无过滤,96/盒

10378

1000 μL 吸头,LLD,无灭菌,无过滤,96/盒

10379

200 μL 吸头,LLD,无灭菌,无过滤,96/盒

10380

50 μL 吸头,LLD,无灭菌,无过滤,96/盒

附件

产品目录 #

说明

549

Air-Z Premier 的盖套件

产品目录 #

说明

用途

产品

10388

电缆套件(一根 10 位置柔性电缆,接口 PCBA 和 10 位置连接器,带 18 ” 用于泵接口的散线)

通用评估电缆

Air-Z Flex ,带完整电子元件,Air-Z Premier

10389

USB 和 CAN 总线/USB)

RS232 评估

Air-Z Flex/Premier 带完整电子元件

请联系客户服务

TCS Air-Z Commander

RS232 评估

Air-Z Flex/Premier 带完整电子元件

请联系客户服务

终端仿真程序

RS232 评估

Air-Z Flex/Premier 带完整电子元件

960

USB/RS485 转换套件

USB/RS485 评估

Air-Z Flex/Premier 带完整电子元件

8698-03

USB A/B 电缆

USB/RS485 评估

Air-Z Flex/Premier 带完整电子元件

963

USB/CAN 总线转换套件

添加 CAN 总线用于数据串流连接

Air-Z Flex/Premier 带完整电子元件

959

RS232/485 转换套件

RS232 评估

Air-Z Flex/Premier 带完整电子元件

Z 系列保修信息

TriContinent 运营着一家 ISO 13485 注册生产厂,提供着优质的产品。Z 系列泵是常规的实验室组件,不用经过 FDA 法规批准。TriContinent 使用优质的组件,以及适用的安全标志,可满足系统设计人员的需求。Z 系列泵没有独立的 CE 标志,因为它们适用于更大型系统的组件,应进行独立测试和认证。

我们为 Z 系列泵提供 1 年保修。在保修期间,如果 Z 系列泵发生故障,则给我们打电话并解释故障情况,TriContinent 将发放一个退回材料授权 (RMA) 编号,用于根据我们的判断进行免费维修或更换。

客户应负责确定应用的适合性以及产品对于应用的材料兼容性。

退回产品进行维修或更换时,请联系 TriContinent 客户服务来接收 RMA 编号。打电话时,请一定提供以下信息:

  • 产品目录编号
  • 序列号
  • 故障解释

未经 TriContinent 事先同意,不接受退回任何产品。TriContinent 保留拒绝退回与传染性微生物或放射性物质或任何其他可能被认为是危险的材料一起使用的产品的权利。

退回 TriContinent 时,应参考包装箱外侧的 RMA 编号。

保修排除

上述保修不适用于由于以下原因导致的缺陷产品:

  • 客户维护不恰当或不充分
  • 未经授权的维护或服务
  • 客户使用不当
  • 不符合产品环境规范的操作
  • 未经恰当包装返回的仪器

注意:对于运输期间损坏的设备,请直接联系运输商。
