C 系列注射泵

优秀液体处理性能

TriContinent C 系列注射泵为低容积分液、稀释和移液提供较高准确性和精度。它还能达到至高 192,000 微步/全行程的分辨率,是适合需要低流速和低脉冲的应用的理想解决方案。由于我们的泵具有紧凑的设计和灵活的配置,可用于各种应用的液体处理任务,如诊断、下一代基因测序、流式细胞、一般样品制备等。



灵活配置

TriContinent 提供 50 μL 至 12.5 mL 的注射器规格,以及不同的 3 通、4 通和 6 通阀门选项,可用于在多种源头之间来回输送液体。

如果您的仪器需要定制的解决方案,我们还能够适应客户特定的设计和配置。请 下载我们的案例研究,了解我们与全球 OEM 客户合作的更多信息。



使用寿命长

C 系列注射泵非常坚固可靠,因为它们使用了专属的高效直接驱动设计,而不使用可能会拉伸或磨损的皮带。坚固的驱动机制经过了使用寿命测试,可以持续运行几百次循环,而终生无需维护。

另外,我们的旋转剪切阀在使用寿命测试中显示,它比竞争阀门使用寿命至高可长 24 倍。

易于集成

我们的泵可编程且易于集成,因为它们使用 Cavro® 协议,因此可用作行业标准泵的替代产品。它们还采用其他紧凑型注射泵设计使用的标准通信协议和安装配置,因此无需昂贵和耗时的重新开发。

竞争优势


  • 使用 Cavro® 协议的行业标准泵替代产品
  • 至高192,000 步/完整行程的高分辨率选项
  • 专属的高效率和无维护驱动系统
  • 直驱设计(皮带不会拉伸或断裂)
  • 理想寿命旋转剪切阀(比竞争阀门使用寿命长,至高可达 24 倍)
  • 注射器容量从 50 µL 到 12.5 mL

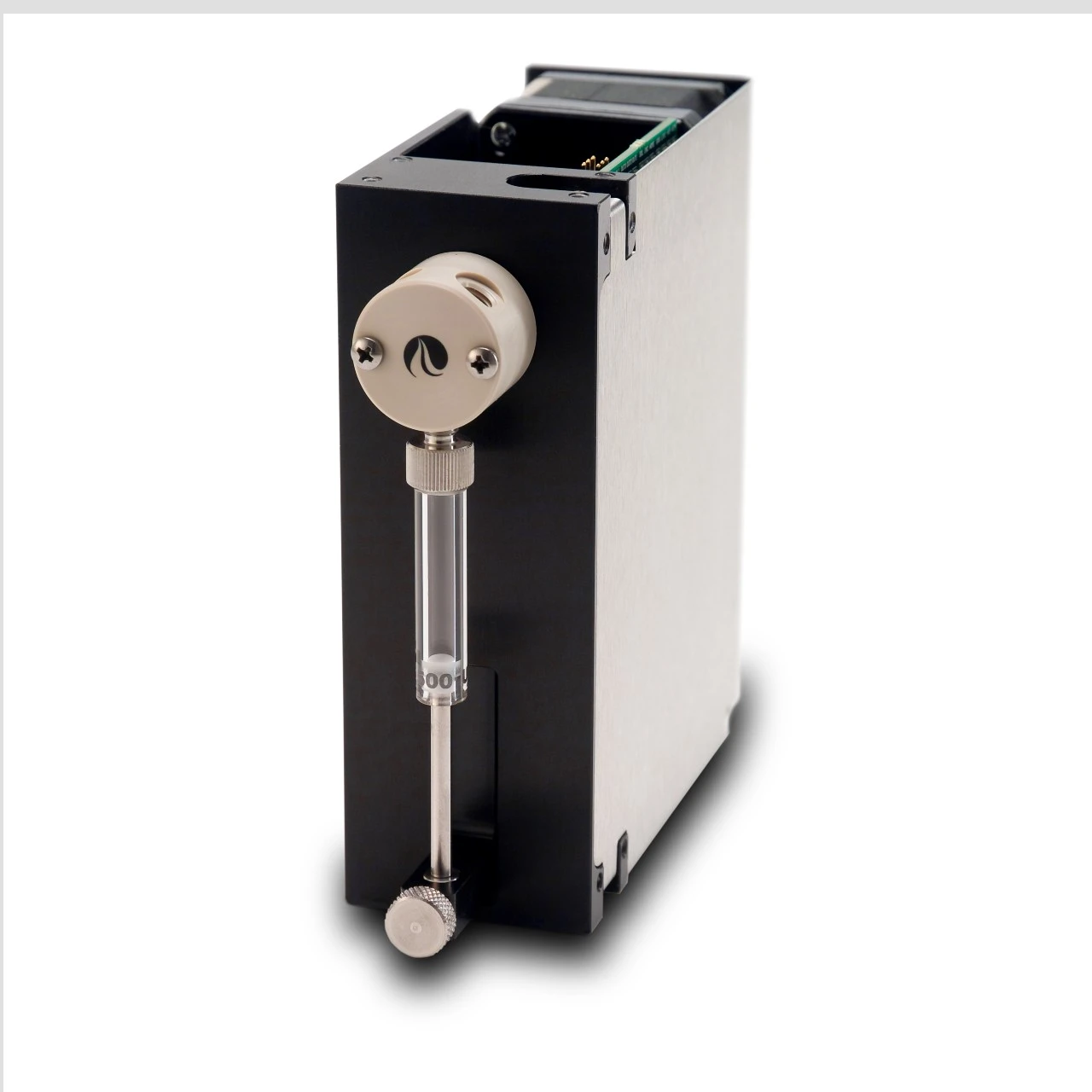

TC-En-Product-Photo-basepump-syringe-pump-V3


C3000

C3000MP

C24000

C24000MP

行程速度

每行程 1.2 秒至 100 分钟(微步模式下 800 分钟)。

每行程 1.2 秒至 100 分钟(微步模式下 800 分钟)。

每行程 4.2 秒至 800 分钟(微步模式下 3200 分钟)。

每行程 4.2 秒至 800 分钟(微步模式下 3200 分钟)。

阀门选项

120° 3 端口,90° 4端口,T 阀门,90° 3 通分配

6 通分配阀门

120° 3 端口,90° 4 端口,T 阀门,90° 3 通分配

6 通分配阀门


阀体材料 PEEK 或 PCTFE

PCTFE/UHMWPE

阀体材料 PEEK 或 PCTFE

PCTFE/UHMWPE


旋转塞 PTFE 或 UHMWPE


旋转塞 PTFE 或 UHMWPE


步进分辨率

标准模式 3,000 步,

标准模式 3,000 步,

标准模式 24,000 步,

标准模式 24,000 步,


高分辨率模式 24,000 步

高分辨率模式 24,000 步

高分辨率模式 192,000 步

高分辨率模式 192,000 步

驱动设计

直接驱动步进电机/导螺杆,30 毫米行程。

直接驱动步进电机/导螺杆,30 毫米行程。

直接驱动步进电机/导螺杆,30 毫米行程。

直接驱动步进电机/导螺杆,30 毫米行程。


手动移动用于“动力关闭”注射器拆除。

手动移动用于“动力关闭”注射器拆除。

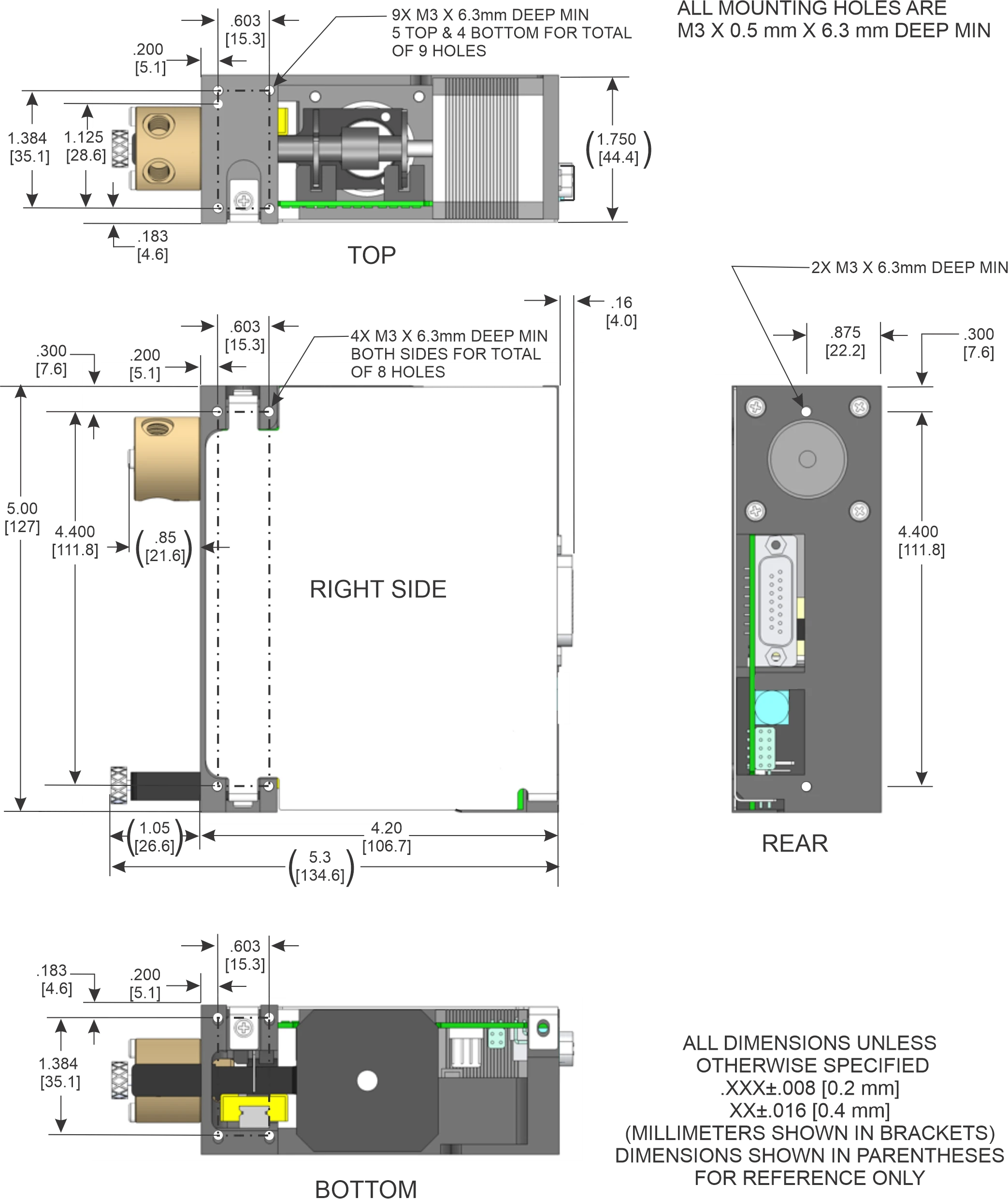

C-SERIES PUMP INTERFACE DETAILS

TC-En-Product-Drawing-c-series-syringe-pumps

C-SERIES WITH MULTIPORT VALVE INTERFACE DETAILS

TC-En-Product-Drawing-c-series-syringe-pumps-V1

所有安装孔深度最少 M3 X 0.5mm X 6.3 mm

所有尺寸均为 .XXX + .008 [.02 mm],除非指定其他尺寸

C3000 泵

产品目录 #

说明

10010

C3000,带 120° 3 端口阀门 (PEEK/UHMWPE)

10011

C3000,带 120° 3 端口阀门 (PEEK/PTFE)

10012

C3000,带 120° 3 端口阀门 (PCTFE/UHMWPE)

10013

C3000,带 120° 3 端口阀门 (PCTFE/PTFE)

10030

C3000,带 90° 4 端口阀门 (PEEK/UHMWPE)

10031

C3000,带 90° 4 端口阀门 (PEEK/PTFE)

10032

C3000,带 90° 4 端口阀门 (PCTFE/UHMWPE)

10033

C3000,带 90° 4 端口阀门 (PCTFE/PTFE)

10052

C3000,带分配 4 端口阀门 (PCTFE/UHMWPE)

10053

C3000,带分配 4 端口阀门 (PCTFE/PTFE)

10110

C3000,带 T 形 3 端口阀门 (PEEK/UHMWPE)

10120

C3000,带 T 形 4 端口阀门 (PEEK/UHMWPE)

10095

C3000MP,带 6 通分配阀 (PCTFE/UHMWPE)

C24000 泵

产品目录 #

说明

10018

C24000,带 120° 3 端口阀门 (PEEK/UHMWPE)

10019

C24000,带 120° 3 端口阀门 (PCTFE/UHMWPE)

10028

C24000,带 120° 3 端口阀门 (PEEK/PTFE)

10029

C24000,带 120° 3 端口阀门 (PCTFE/PTFE)

10038

C24000,带 90° 4 端口阀门 (PEEK/UHMWPE)

10039

C24000,带 90° 4 端口阀门 (PCTFE/UHMWPE)

10048

C24000,带 90° 4 端口阀门 (PEEK/PTFE)

10049

C24000,带 90° 4 端口阀门 (PCTFE/PTFE)

10059

C24000,带分配 4 端口阀门 (PCTFE/UHMWPE)

10069

C24000,带分配 4 端口阀门 (PCTFE/PTFE)

10099

C24000MP ,带 6 通分配阀 (PCTFE/UHMWPE)

替代阀门

产品目录 #

说明

10020

120° 3 端口,¼ - 28 (PEEK/UHMWPE)

10021

120° 3 端口,¼ - 28 (PEEK/PTFE)

10022

120° 3 端口,¼ - 28 (PCTFE/UHMWPE)

10023

120° 3 端口,¼ - 28 (PCTFE/PTFE)

10040

90° 4 端口,¼ - 28 (PEEK/UHMWPE)

10041

90° 4 端口,¼ - 28 (PEEK/PTFE)

10042

90° 4 端口, ¼ - 28 (PCTFE/UHMWPE)

10043

90° 4 端口,¼ - 28 (PCTFE/PTFE)

10062*

分配 4 端口,¼ - 28 (PCTFE/UHMWPE)

10063*

分配 4 端口,¼ - 28 (PCTFE/PTFE)

10115*

T 3 端口,¼ - 28 (PEEK/UHMWPE)

10125*

T 4 端口,¼ - 28 (PEEK/UHMWPE)

10106**

分配 6 通阀 (PCTFE/UHMWPE)

*S/N 336945 或更早版本可能需要固件升级。

** 6 通分配阀门仅兼容 C3000MP 和 C24000MP 注射泵(产品目录 # 10095 和 10099)。

注射泵 - 3 厘米行程(XP 风格)

产品目录 #

说明

10070

50 μL (UHMWPE)

10071

100 μL (UHMWPE)

10072

250 μL (UHMWPE)

10073

500 μL (UHMWPE)

10074

1 mL (UHMWPE)

10075

2.5 mL (UHMWPE)

10076

5 mL (UHMWPE)

10080

50 μL (PTFE)

10081

100 μL (PTFE)

10082

250 μL (PTFE)

10083

500 μL (PTFE)

10084

1 mL (PTFE)

10085

2.5 mL (PTFE)

10086

5 mL (PTFE)

10088

12.5 mL (PTFE)

附件

产品目录 #

说明

10151

用于 C 系列泵的 C 系列评估套件


包括:电源、管套件、USB 转接头/电缆装置和快速开始指南

10171

电缆,RS232 至泵

10176

评估电缆,RS232 和工作台至一个 C/MC 系列设备

10177

评估电缆,USB 至一个 C/MC 系列设备

10178

评估电缆,XYZ 至一个 C/MC 系列设备

10179

电缆,菊花链跳线器

8152-09

通用电源

8246-71

电缆,接口转接头至泵

8698-02

USB/RS485 转接头

8698-03

电缆,USB-A/USB-B,2 米

C 系列保修信息

TriContinent 运营着一家 ISO 13485 注册生产厂,提供着优质的产品。C 系列泵是常规的实验室组件,不用经过 FDA 法规批准。TriContinent 使用优质的组件,以及适用的安全标志,可满足系统设计人员的需求。C 系列泵没有独立的 CE 标志,因为它们适用于更大型系统的组件,应进行独立测试和认证。

我们为 C 系列泵提供 1 年保修。在保修期间,如果 C 系列泵发生故障,则给我们打电话并解释故障情况,TriContinent 将发放一个退回材料授权 (RMA) 编号,用于根据我们的判断进行免费维修或更换。

TriContinent 还会确保阀门在材料和工艺方面 1 年无缺陷。任何因这些缺陷而出现故障的阀门,将根据我们的判断进行免费维修或更换,条件是设备通过我们的 RMA 过程返回。

客户应负责确定应用的适合性以及产品对于应用的材料兼容性。退回产品进行维修或更换时,请联系 TriContinent 客户服务来接收 RMA 编号。打电话时,请一定提供以下信息:

  • 产品目录编号
  • 序列号
  • 故障解释

未经 TriContinent 事先同意,不接受退回任何产品。TriContinent 保留拒绝退回与传染性微生物或放射性物质或任何其他可能被认为是危险的材料一起使用的产品的权利。

退回 TriContinent 时,应参考包装箱外侧的 RMA 编号。

保修排除

上述保修不适用于由于以下原因导致的缺陷产品:

  • 客户维护不恰当或不充分
  • 未经授权的维护或服务
  • 客户使用不当
  • 不符合产品环境规范的操作
  • 未经恰当包装返回的仪器

对于以下产品没有明示保修:

  • 注射器
  • 柱塞

注意:对于运输期间损坏的设备,请直接联系运输商。
